В целях помочь застройщикам определить уровень готовности своих проектов, исходя из размера фактически понесенных затрат на строительство и степени готовности конструктивных элементов объектов, Союз инженеров-сметчиков (СИС) выпустил специальное Разъяснение, которое портал ЕРЗ публикует с любезного разрешения руководства СИС. В частности, здесь приведена формула расчета степени готовности конструктивных элементов проекта, а в таблицах содержатся рекомендуемые расчеты удельного веса отдельных видов работ в общем объеме работ при строительстве разных типов МКД.



Фото: www.i.kapital.kz



I. ПО ВОПРОСУ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ГОТОВНОСТИ ИСХОДЯ ИЗ РАЗМЕРА ФАКТИЧЕСКИ ПОНЕСЕННЫХ ЗАТРАТ НА СТРОИТЕЛЬСТВО

В целях определения критериев согласно Постановлению Правительства РФ от 22.04.2019 №480 «О критериях, определяющих степень готовности многоквартирного дома...» (портал ЕРЗ подробно проанализировал этот документ в апреле — Ред.), для определения показателя

Сфз — степень готовности, рассчитанная исходя из размера фактически понесенных затрат на строительство;

и п 7. Методики определения соответствия... Постановлению Правительства №480, Расчет степени готовности, рассчитанной исходя из размера фактически понесенных затрат на строительство, осуществляется застройщиком на основании данных бухгалтерского учета.

Застройщику необходимо вести раздельный учет и рекомендуется признавать выручку способом «по мере готовности». Этот способ предусматривает, что выручка и расходы по договору определяются исходя из подтвержденной организацией степени завершенности работ по договору на отчетную дату и признаются в отчете о финансовых результатах в тех же отчетных периодах, в которых выполнены соответствующие работы, независимо от того, должны или не должны они предъявляться до полного завершения работ по договору (этапа работ, предусмотренного договором).

В данном случае дебетовое сальдо счета 46 «Выполненные этапы по незавершенным работам» будет показывать степень исполнения застройщиком своих обязательств по организации строительства — насколько строительство МКД завершено.



Фото: www.finobzor.ru



Исходя из вышеизложенного, рекомендуется следующая схема основных бухгалтерских записей:

Д 51 — К 62: получены средства дольщиков;

Д 20 — К 60: признаны фактические затраты на работы, осуществленные подрядчиками;

Д 20 — К 10, 60, 70, 02 и др.: признаны другие фактические затраты на исполнение договора;

Д 46 — К 90: признана доля выручки, приходящаяся на оцененную степень завершенности строительства;

Д 90 — К 20: списаны затраты, приходящиеся на признанную выручку;

Д 62 — К 46: квартира передана дольщику.

Для подтверждения распределенных затрат по каждому объекту застройщик может подготовить Выписку из регистров аналитического учета с приложением копий первичных (сводных) учетных документов.

Примечание:

- расчетная величина общих расходов по объекту исчисляется как сумма всех фактически понесенных на отчетную дату расходов и расчетной величины расходов, которые предстоит понести для завершения строительства объекта;

- не считаются затратами предоплата (авансовые платежи) поставщикам (подрядчикам) до момента исполнения ими своих договорных обязанностей предоставления товаров, выполнения работ, оказания услуг, даже с учетом ограничений по совокупному размеру всех авансовых платежей, установленных ч. 4 ст. 18 (в целях, указанных в п.п. 1, 3, 4 и 9 ч. 1) 214-ФЗ «Об участии в долевом строительстве многоквартирных домов и иных объектов недвижимости и о внесении изменений в некоторые законодательные акты Российской Федерации» от 30.12.2004 (с учетом особенностей, указанных в ст. 8 Федерального закона 175-ФЗ от 01.07.2018 для застройщиков, получивших разрешение на строительство до 1 июля 2018 года).







II. ПО ВОПРОСУ РАСЧЕТА СТЕПЕНИ ГОТОВНОСТИ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ ПРОЕКТА

Степень готовности конструктивных элементов проекта (Скэ) рассчитывается по формуле (процентов):

  где:

Степень — степень готовности объекта незавершенного строительства (%);

i — номер конструктивного элемента по порядку;

n — общее количество конструктивных элементов в объекте;

Вес_i — значение удельного веса i-ого конструктивного элемента в объекте (%);

С_i — доля построенной части i-ого конструктивного элемента (%).

Для расчета степени готовности конструктивных элементов проекта в ПП № 480 используется следующий перечень конструктивных элементов:

- устройство котлована (шпунтовое ограждение, земляные работы);

- конструкции нулевого цикла (а также подземные этажи при их наличии);

- конструкции надземной части здания;

- сети инженерно-технического обеспечения (в том числе внутренние и наружные сети);

- ограждающие конструкции здания;

- внутренние инженерные системы и оборудование;

- внутренние отделочные работы;

- внутриплощадочные сети;

- внутренние перегородки и стены;

- прочие работы.

Каждому конструктивному элементу здания, например, стенам, соответствует «удельный вес». Сумма удельных весов здания равна 100.



Фото: www.fotki.yandex.ru



Следует отметить, что данный метод активно применялся ранее и в его основе лежит методика укрупненных показателей восстановительной стоимости (УПВС), разработанной в советское время.

Метод нашел отражение и в Приказе Минэкономразвития России от 18.12.2015 №953 «Об утверждении формы технического плана и требований к его подготовке, состава содержащихся в нем сведений, а также формы декларации об объекте недвижимости, требований к ее подготовке, состава содержащихся в ней сведений».

Показатель значения удельного веса конструктивного элемента в объекте (%) может быть принят в соответствии с Методическими рекомендациями по оценке строительной готовности строящегося (создаваемого) многоквартирного дома (утверждены решением правления государственной корпорации «Фонд содействия реформированию жилищно-коммунального хозяйства» от 02.12.2008, протокол №43).

Методическими рекомендациями предлагается использовать данные об удельном весе укрупненных видов работ отдельных конструктивных элементов многоквартирного дома, приведенных в сборнике №28 «Укрупненные показатели восстановительной стоимости жилых, общественных зданий и сооружений коммунально-бытового назначения для переоценки основных фондов», утвержденном Госстроем СССР в 1970 году.

В указанных документах строительная готовность многоквартирного дома определяется по укрупненным видам строительных работ следующих элементов такого дома:

- фундаменты;

- стены, перегородки;

- перекрытия;

- крыша;

- окна, двери;

- сантехнические работы и электроосвещение;

- полы;

- отделочные работы;

- прочие работы.



Может быть рекомендован и следующий перечень видов работ по элементам зданий:

1. Работы нулевого цикла, в том числе:

1.1. Земляные работы (вертикальная планировка);

1.2. Фундаменты, конструкции стен подвалов (в том числе подземных помещений, гаражей, стоянок);

2. Внутриплощадочные сети;

3. Работы надземной части здания, в том числе:

3.1. Элементы каркаса, стены, перегородки, шахты лифтов;

3.2. Перекрытия, лестничные марши и площадки;

3.3. Крыша, кровля;

3.4. Окна, двери, заполнение проемов, вентилируемые навесные фасады;

3.5. Полы;

3.6. Отделочные работы, включая наружную теплоизоляцию;

3.7. Внутренние инженерно-технические сети и системы, включая оборудование, лифты;

4. Прочие работы.



ОСНОВНЫЕ ТИПЫ МНОГОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ:

1. Крупнопанельные многоквартирные дома до 5 этажей

- Объемом общей площади МКД до 12 000 куб. м

- Объемом общей площади МКД более 12 000 куб. м



2. Кирпичные многоквартирные дома до 5 этажей

- Объемом общей площади МКД до 12 000 куб. м

- Объемом общей площади МКД более 12 000 куб. м



3. Крупнопанельные многоквартирные дома от 6 до 9 этажей

- Объемом общей площади МКД до 20 000 куб. м

- Объемом общей площади МКД более 20 000 куб. м



4. Кирпичные многоквартирные дома от 6 до 9 этажей

- Объемом общей площади МКД до 60 000 куб. м

- Объемом общей площади МКД более 60 000 куб. м



5. Крупнопанельные многоквартирные дома свыше 10 этажей

- Объемом общей площади МКД до 60 000 куб. м

- Объемом общей площади МКД более 60 000 куб. м



6. Кирпичные многоквартирные дома свыше 10 этажей

- Объемом общей площади МКД до 80 000 куб. м

- Объемом общей площади МКД более 80 000 куб. м



7. Монолитные многоквартирные дома малой и средней этажности до 5 этажей

- Общей площади квартир до 4 000 кв. м

- Общей площади квартир свыше 4 000 кв. м



8. Монолитные многоквартирные дома многоэтажные 6 - 10 этажей

- Общей площади квартир до 8 000 кв. м

- Общей площади квартир свыше 8 000 кв. м



9. Монолитные многоквартирные дома повышенной этажности 11—16 этажей

- Общей площади квартир до 12 000 кв. м

- Общей площади квартир свыше 12 000 кв. м



10. Монолитные многоквартирные дома высотные свыше 16 этажей

- Общей площади квартир до 18 000 кв. м

- Общей площади квартир свыше 18 000 кв. м



11. Панельные (с монолитным ж/б каркасом) многоквартирные дома высотные свыше 16 этажей

- Общей площади квартир до 18 000 кв. м

- Общей площади квартир свыше 18 000 кв. м



12. Кирпичные многоквартирные дома (с монолитным ж/б каркасом) высотные свыше 16 этажей

- Общей площади квартир до 18 000 кв. м

- Общей площади квартир свыше 18 000 кв. м



Таблицы расчетов по удельным весам укрупненных видов работ
при строительстве шести типов многоквартирных домов



Фото: www.aicorporation.com



Таблица 1. Крупнопанельные многоквартирные дома до 5 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Объемом общей площади МКД до 12 000 куб. м	Объемом общей площади МКД более 12 000 куб. м
1.	Фундаменты	3	3
2.	Стены, перегородки	43	42
3.	Перекрытия	11	12
4.	Крыши	7	8
5.	Окна, двери	6	6
6.	Сантехнические работы и электроосвещение	13	14
	Итого по первым шести видам работ	83	85
7.	Полы	11	8
8.	Отделочные работы	4	4
9.	Прочие работы	2	3
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 2. Кирпичные многоквартирные дома до 5 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Объемом общей площади МКД до 12 000 куб. м	Объемом общей площади МКД более 12 000 куб. м
1.	Фундаменты	8	7
2.	Стены, перегородки	24	22
3.	Перекрытия	13	13
4.	Крыши	2	2
5.	Окна, двери	9	10
6.	Сантехнические работы и электроосвещение	13	13
	Итого по первым шести видам работ	69	67
7.	Полы	14	15
8.	Отделочные работы	9	10
9.	Прочие работы	8	8
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 3. Крупнопанельные многоквартирные дома от 6 до 9 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Объемом общей площади МКД до 20000 куб. м	Объемом общей площади МКД более 20000 куб. м
1.	Фундаменты	4	4
2.	Стены, перегородки	35	35
3.	Перекрытия	12	12
4.	Крыши	4	4
5.	Окна, двери	5	5
6.	Сантехнические работы и электроосвещение (трубы, кабели, проводка)	10	10
	Итого по первым шести видам работ	70	70
7.	Сантехнические работы и электроосвещение (сантехоборудование, светильники)	7	7
8.	Полы	12	12
9.	Отделочные работы	5	5
10.	Прочие работы	6	6
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 4. Кирпичные многоквартирные дома от 6 до 9 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Объемом общей площади МКД до 60 000 куб. м	Объемом общей площади МКД более 60 000 куб. м
1.	Фундаменты	18	7
2.	Стены, перегородки	23	19
3.	Перекрытия	14	16
4.	Крыши	1	1
5.	Окна, двери	8	9
6.	Сантехнические работы и электроосвещение	13	17
	Итого по первым шести видам работ	77	69
7.	Полы	9	8
8.	Отделочные работы	12	15
9.	Прочие работы	2	8
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 5. Крупнопанельные многоквартирные дома свыше 10 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Объемом общей площади МКД до 60 000 куб. м	Объемом общей площади МКД более 60 000 куб. м
1.	Фундаменты	2	4
2.	Стены, перегородки	33	35
3.	Перекрытия	14	11
4.	Крыши	4	2
5.	Окна, двери	6	6
6.	Сантехнические работы и электроосвещение	20	17
	Итого по первым шести видам работ	78	74
7.	Полы	13	17
8.	Отделочные работы	7	3
9.	Прочие работы	2	6
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 6. Кирпичные многоквартирные дома свыше 10 этажей

№ п/ п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Объемом общей площади МКД до 80 000 куб. м	Объемом общей площади МКД более 80 000 куб. м
1.	Фундаменты	8	7
2.	Стены, перегородки	20	25
3.	Перекрытия	15	14
4.	Крыши	2	1
5.	Окна, двери	9	10
6.	Сантехнические работы и электроосвещение	15	17
	Итого по первым шести видам работ	69	74
7.	Полы	10	10
8.	Отделочные работы	16	10
9.	Прочие работы	5	6
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 7. Монолитные многоквартирные дома малой и средней этажности до 5 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Общей площади квартир до 4 000 кв. м	Общей площади квартир свыше 4 000 кв. м
1.	Фундаменты	5	4
2.	Стены, перегородки	32	30
3.	Перекрытия	13	14
4.	Крыши	6	8
5.	Окна, двери	8	9
6.	Сантехнические работы и электроосвещение	13	13
	Итого по первым шести видам работ	77	78
7.	Полы	10	11
8.	Отделочные работы	6	7
9.	Прочие работы	7	4
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 8. Монолитные многоквартирные дома многоэтажные 6—10 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Общей площади квартир до 8 000 кв. м	Общей площади квартир свыше 8 000 кв. м
1.	Фундаменты	7	6
2.	Стены, перегородки	27	25
3.	Перекрытия	14	16
4.	Крыши	3	3
5.	Окна, двери	7	7
6.	Сантехнические работы и электроосвещение	13	14
	Итого по первым шести видам работ	71	71
7.	Полы	12	12
8.	Отделочные работы	8	9
9.	Прочие работы	9	8
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 9. Монолитные многоквартирные дома повышенной этажности 11—16 этажей

№ п/п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Общей площади квартир до 12 000 кв. м	Общей площади квартир свыше 12 000 кв. м
1.	Фундаменты	4	6
2.	Стены, перегородки	25	28
3.	Перекрытия	15	14
4.	Крыши	2	2
5.	Окна, двери	7	7
6.	Сантехнические работы и электроосвещение	15	17
	Итого по первым шести видам работ	68	74
7.	Полы	13	14
8.	Отделочные работы	11	8
9.	Прочие работы	8	4
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 10. Монолитные многоквартирные дома высотные свыше 16 этажей

№ п/ п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Общей площади квартир до 18000 м.кв	Общей площади квартир свыше 18000 м.кв
1.	Фундаменты (свайное основание)	7	7
2.	Стены, перегородки, шахты лифтов	42	44
3.	Перекрытия, лестничные марши и площадки	13	14
4.	Крыши	1	1
5.	Окна, двери, остекление лоджий	5	6
6.	Сантехнические работы и электроосвещение	11	12
	Итого по первым шести видам работ	79	84
7.	Полы	8	8
8.	Отделочные работы	7	5
9.	Прочие работы	6	3
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 11. Монолитные многоквартирные дома высотные свыше 16 этажей

№ п/ п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Общей площади квартир до 18000 м.кв	Общей площади квартир свыше 18000 м.кв
1.	Фундаменты (свайное основание)	7	7
2.	Каркас, стены, перегородки, шахты лифтов	40	42
3.	Перекрытия, лестничные марши и площадки	12	13
4.	Крыши	1	1
5.	Окна, двери, остекление лоджий	5	6
6.	Сантехнические работы и электроосвещение	10	11
	Итого по первым шести видам работ	75	80
7.	Полы	10	11
8.	Отделочные работы	5	3
9.	Прочие работы	10	6
	Итого:	100	100

Источник: Союз инженеров-счетчиков



Таблица 12. Кирпичные многоквартирные дома (с монолитным ж/б каркасом) высотные свыше 16 этажей

№ п/ п	Виды работ	Удельные веса отдельных видов работ в общем объеме работ
		Общей площади квартир до 18 000 кв. м	Общей площади квартир свыше 18 000 кв. м
1.	Фундаменты (свайное основание)	9	8
2.	Каркас, стены, перегородки, шахты лифтов	44	46
3.	Перекрытия, лестничные марши и площадки	13	15
4.	Крыши	1	2
5.	Окна, двери, остекление лоджий	5	6
6.	Сантехнические работы и электроосвещение	11	12
	Итого по первым шести видам работ	83	89
7.	Полы	4	3
8.	Отделочные работы	7	5
9.	Прочие работы	6	3
	Итого:	100	100

Источник: Союз инженеров-счетчиков



При определении степени готовности, рассчитанной в соответствии с готовностью конструктивных элементов проекта строительства:

- В случае, когда объект долевого строительства создается застройщиком в форме проведения РЕКОНСТРУКЦИИ, показатель значения удельного веса конструктивного элемента в объекте (%) принимается с учетом работ по демонтажу (разборке) соответствующего конструктивного элемента — как доля построенной части конструктивного элемента. К примеру затраты на демонтаж (разборку) полов учитывают в соответствующем виде работ «Полы».



Фото: www.media2.24aul.ru



- Соответствующие виды и комплексы работ должны быть включены в локальные и объектные сметы на СМР. Объемы выполненных при строительстве работ фиксируются в журнале учета выполненных работ по форме №КС-6а. На основании журналов (ф. №КС-6а) ежемесячно на выполненные объемы СМР составляется акт о приемке выполненных работ (ф. №КС-2);

- В ходе выполнения работ застройщиком ведется общий журнал работ (ф. №КС-6) и журнал учета выполненных работ (ф. №КС-6а) при строительстве собственными силами и Общий журнал работ по форме РД-11-05-2007 при подрядном способе строительства.

Расходы, связанные со строительством, должны быть экономически обоснованы и оформлены первичными учетными документами.

Фактические расходы застройщика, выполняющего работы собственными силами, подтверждаются следующими первичными учетными документами:

- акты на списание строительных материалов;

- табеля учета использования рабочего времени строительных рабочих и расчета заработной платы;

- рапорты о работе строительных машин, путевые листы на работу автомобилей;

- акты и счета за использованные энергоресурсы и другие первичные учетные документы.

Первичные (сводные) учетные документы должны формироваться обособленно по каждому объекту.



Фото: www.krasgss.ru











Другие публикации по теме:

Анализируем утвержденные критерии достройки жилых объектов по старым правилам

Утверждены требования к проектам, претендующим на достройку по старым правилам

Анастасия Пятова: Если к 1 июля застройщик не получит заключения о соответствии дома критериям готовности, мы будем пристально за ним следить

Критерии достройки объектов по старым правилам утвердят в понедельник. Готовность проектов будут оценивать по единой форме

Застройщики, достраивающие проблемные долевые объекты с уровнем готовности не менее 6%, смогут завершить строительство по старым правилам

Уровень строительной готовности объекта: разъяснение сметчиков

Владимир Якушев: После 1 июля многим застройщикам откажут в проектном финансировании, но и по старой схеме они строить не смогут

Опубликованы критерии определения проектов, достраиваемых без счетов эскроу

Павел Горячкин (Союз инженеров-сметчиков): Разрабатываемая методика определения стоимости строительства касается каждого застройщика

Москва предлагает снизить уровень готовности объектов для достройки по старой схеме с 30% до 10—15%

Объем средств дольщиков, позволяющий объекту достраиваться по старым правилам, определят с участием девелоперов

Актуальную для районов Арктической зоны Российской Федерации тему комментирует компетентный специалист — Павел АБРАМЕНКОВ, эксперт Российской ассоциации полимерных энергоэффективных технологий (РАПЭТ), начальник технического отдела по проектно-расчетной деятельности ООО «ПЕНОПЛЭКС СПб».



Фото:  © Сергей Цепек / Фотобанк Лори



Развитие Арктических регионов Российской Федерации — важное направление государственной политики в сфере обеспечения национальных интересов. В соответствии с Указом Президента РФ от 05.03.2020 №164 «Об Основах государственной политики Российской Федерации в Арктике на период до 2035 года» (с изменениями от 21.02.2023 г.) определены цели по формированию комплексного подхода к социальному и экономическому развитию Арктической зоны, развитию науки, технологий и инноваций в данном регионе. Также отмечена необходимость проведения оценки состояния и процессов деградации многолетней мерзлоты.

Сложности освоения районов с многолетнемерзлыми грунтами обусловлены особенностями инженерно-геологических условий, преобладающей отрицательной среднегодовой температурой, а также логистическими трудностями доставки материалов и оборудования. Льдистость грунтов основания и наличие массивов ледогрунта при отсутствии инженерной защиты могут приводить к развитию термокарста, осадке грунтов и последующему разрушению строительных конструкций. Не менее важно учитывать воздействие сезонных талых вод, их инфильтрацию в грунты основания, а также термоэрозию, которая влияет на устойчивость зданий и сооружений.

В связи с этим при проектировании необходимо придерживаться комплексного подхода, учитывающего требования профильных нормативных документов, таких как СП 25.13330 «Основания и фундаменты на вечномерзлых грунтах», СП 116.13330 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов», СП 313.1325800 «Дороги автомобильные в районах вечной мерзлоты» и др.



Павел Абраменков. Фото предоставлено пресс-службой компании ООО «ПЕНОПЛЭКС СПб»



Применение технологии теплозащитного экранирования с использованием плит из экструзионного пенополистирола позволяет решить многие инженерные задачи в районах распространения многолетнемерзлых грунтов. Среди них — термостабилизация оснований транспортных и линейных сооружений, минимизация тепловыделений при устройстве фундаментов отапливаемых зданий (включая здания с вентилируемым подпольем), использование в составе комплексных решений с системами сезонно действующих охлаждающих устройств (СОУ) и попутным дренажем автомобильных и железнодорожных насыпей, а также исключение взаимного влияния инженерных сетей с различными температурами теплоносителя.

Практически нулевое водопоглощение плит XPS и стабильные теплотехнические характеристики делают их оптимальными для применения в составе быстровозводимых и модульных конструкций, включая временные подъездные пути. Использование теплоизоляции из экструзионного пенополистирола позволяет сократить объем насыпных грунтов в конструкции насыпи, что особенно актуально при необходимости реализации строительного объекта в сжатые сроки.

Примеры реализации конструкции временных внутриплощадочных проездов и оснований под вертолетную площадку (объект в Ямало-Ненецком автономном округе) с устройством теплозащитного экрана из экструзионного пенополистирола и покрытия тундроматами (типа «Буровик» или аналогичными) приведены на Рис. 3.

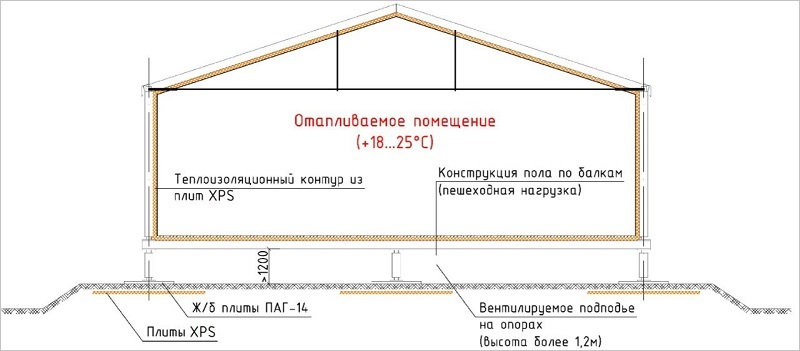

Применение плит XPS также позволяет обеспечить сохранение прочностных свойств многолетнемерзлых грунтов в основании быстровозводимых конструкций (ЛСТК, алюминиевых) без необходимости устройства свай или выемок. Для отапливаемых сооружений с высокой расчетной температурой (+19—25 °С) рекомендуется устройство стандартного вентилируемого подполья минимальной высотой 1,2 м (или не менее 0,6 м для сооружений шириной до 6 м при отсутствии коммуникаций) в соответствии с требованиями п. 6.3.2 СП 25.13330. Пример реализации конструкции, а также построение тепловых полей в программном комплексе Борей 3D (с фиксацией результатов на сентябрь, 50 годовых циклов, климатические условия для г. Норильска, теплообмен в проветриваемом подполье принят без учета снежного покрова и дополнительных теплопоступлений от солнечной радиации) отапливаемого сооружения с устройством вентилируемого подполья на опорах приведены на Рис. 1.

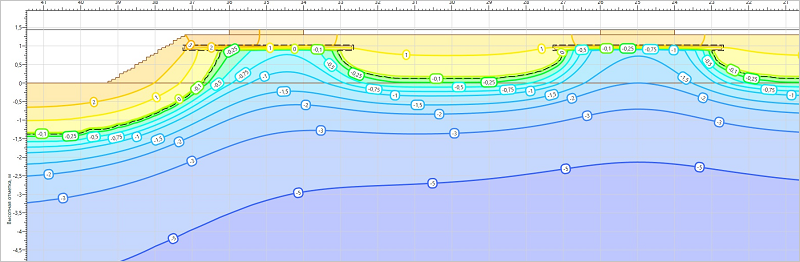

Рис.1. Пример реализации конструкции, а также построение тепловых полей в программном комплексе Борей 3D (с фиксацией
результата на сентябрь, 50 годовых циклов, климатические условия для г. Норильск, теплообмен в проветриваемом подполье
принят без учёта снежного покрова и дополнительных теплопоступлений от солнечной радиации) отапливаемого сооружения с
устройством вентилируемого подполья на опорах. Источник: ООО «ПЕНОПЛЭКС СПб»

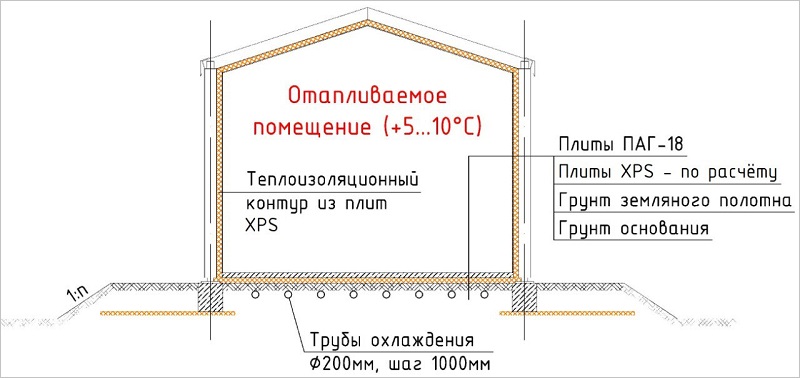

При устройстве оснований малых сооружений, включая складские или производственные помещения (с расчетной температурой эксплуатации в среднем +5—10 °С), при соответствующем расчетном обосновании допускается использование насыпи с теплоизоляцией из плит XPS и системы трубной вентиляции. Трубы монтируются с межосевым шагом порядка 1,0—1,5 м и диаметром 150—200 мм. Для повышения интенсивности воздухообмена трубы могут быть оснащены системой принудительной вентиляции.

Пример реализации конструкции, а также построение тепловых полей в программном комплексе Борей 3D (с фиксацией результатов на сентябрь, 50 годовых циклов) отапливаемого сооружения с устройством вентилируемых труб в основании представлен на Рис. 2.

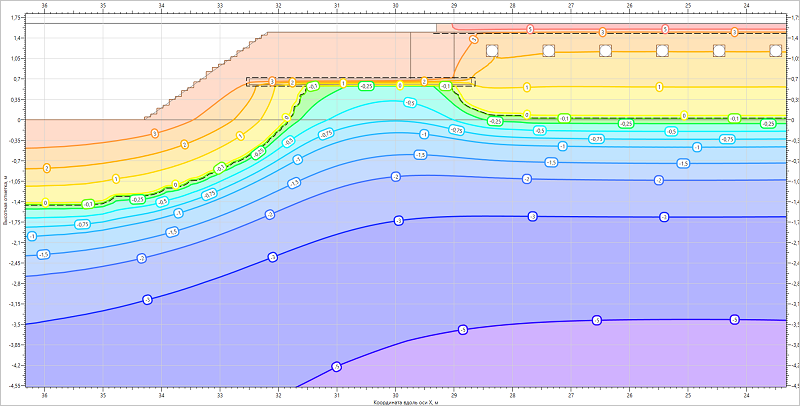

Рис.2. Пример реализации конструкции, а также построение тепловых полей в программном комплексе Борей 3D (с фиксацией
результата на сентябрь, 50 годовых циклов) отапливаемого сооружения с устройством вентилируемых труб в основании.
Источник: ООО «ПЕНОПЛЭКС СПб»



При проектировании зданий и сооружений в Арктической зоне рекомендуется использовать компактные объемно-планировочные решения, так как это облегчает организацию системы термостабилизации в основании (теплозащитное экранирование с применением плит XPS и вентилируемое подполье). Кроме того, это упрощает процесс эксплуатации, ремонта и реконструкции объекта.

Помимо термостабилизации основания, рекомендуется использовать покрытия с минимальной степенью черноты поверхности, а также естественные климатические условия для обеспечения понижения температуры грунтов основания за счет уменьшения мощности снежного покрова в областях, прилегающих к зданиям и сооружениям (регулярная уборка снега).

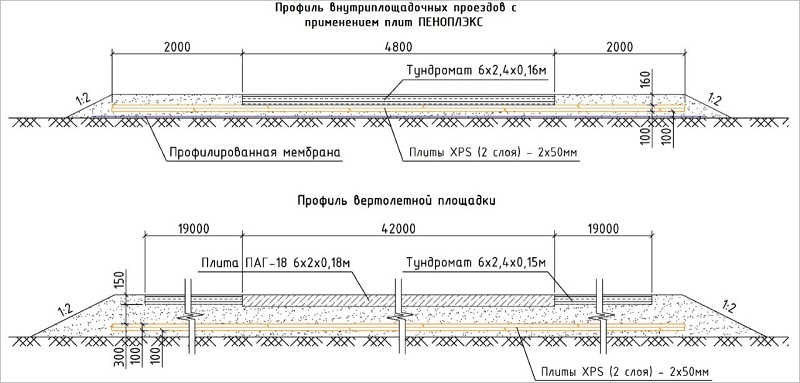

Рис.3. Принципиальные технические решения временных площадочных объектов и проездов в районах распространения
многолетнемерзлых грунтов. Источник: ООО «ПЕНОПЛЭКС СПб»



Применение сегментной теплоизоляции из XPS зарекомендовало себя как эффективное решение в криолитозоне при строительстве промысловых и магистральных нефтегазопроводов. Сегментная теплоизоляция выпускается для труб различного диаметра в виде полуцилиндров, сегментов и блок-сегментов.

Экструзионный пенополистирол за счет качественных физико-технических характеристик, практически нулевого водопоглощения, высокой прочности на сжатие позволяет сохранить качество транспортируемого продукта (предотвращает риск выпадения парафинов при понижении температуры нефти, а также риск образования конденсата при транспортировке газа), снижает риски полимеризации и других нежелательных химических реакций, которые могут происходить при изменении температурных условий.

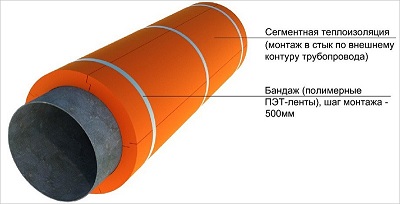

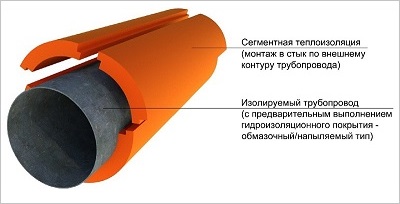

Рис.4. Принципиальная схема тепловой изоляции трубопроводасегментами из XPS. Источник: ООО «ПЕНОПЛЭКС СПб»



Изделия из экструзионного пенополистирола XPS (плиты, сегменты и блок-сегменты) на протяжении многолетней эксплуатации доказали свою надежность и стабильность теплотехнических характеристик в конструкциях различного назначения. Это подтверждается результатами научно-исследовательских работ по оценке теплового режима грунтов оснований в районах распространения многолетнемерзлых грунтов.

Техническое подразделение ассоциации РАПЭТ активно содействует совершенствованию строительной нормативной документации, разрабатывает внутренние стандарты организации и методические рекомендации. Это осуществляется в сотрудничестве с крупнейшими научно-исследовательскими институтами и инжиниринговыми центрами (АО «НИЦ "Строительство"», ОАО «Теплопроект», НИИСФ РААСН и др.).

Специалисты компании оказывают содействие в выполнении теплотехнических расчетов любой сложности, включая прогнозное теплотехническое моделирование, оценку напряженно-деформированного состояния насыпных сооружений и подпорных стен с применением технологии облегченной насыпи. Также выполняются чертежно-графические работы, 3D-визуализация решений, составление спецификаций и сопровождение проектных решений с применением полимерной продукции.



 Реклама. Ассоциация "Полимерных Энергоэффективных Технологий "РАПЭТ".  ИНН: 1651042958











Другие публикации по теме:

«Север» против «Юга»: эксперты ЕРЗ.РФ составили географический портрет девелоперского рынка

Более 3 трлн руб. направят на мастер-планы 16 северных опорных населенных пунктов

Новые поручения Президента по Дальневосточной ипотеке и развитию арктических населенных пунктов

Президент поддержал создание в Арктике опорных городов и введение в регионе льготной ипотеки

Новые изменения стандартов по наружным сетям и изоляционным материалам

Статистика: объем выпуска теплоизоляции за год вырос более чем на треть
